CHAPITRE 6


Introduction à la Programmation Dynamique

I. Introduction

La programmation dynamique est une technique mathématique qui a pour objet d’aider à prendre des décisions séquentielles indépendantes les unes des autres.

Contrairement à la programmation linéaire, il n’y a pas un formalisme mathématique standard. C’est une approche de résolution où les équations doivent être spécifiées selon le problème à résoudre.

Notre exposé se base essentiellement sur de nombreux exemples qui illustrent cette technique.

II. Exemple prototype. Le problème du voyageur

Un postier décide d’effectuer un voyage entre différentes villes qu’il ne connaît pas. Son but est de choisir le chemin le moins dangereux. Pour choisir son chemin, il s’informe auprès des assurances sur les différentes valeurs des polices d’assurance de vie entre les différentes routes possibles du voyage.

Le trajet du postier est composé de 4 étapes (voir figure) et il doit arriver à la ville numérotée 10 en partant de la ville numérotée 1. Les autres numéros représentent les villes susceptibles d’être traversées. Les arcs entre ces nœuds représentent les différents trajets possibles et les valeurs cij au-dessus des arcs représentent le prix de la police d’assurance vie relatif au trajet décrit par l’arc.

Le chemin le moins dangereux est celui qui admet la plus petite valeur de la police d’assurance vie

Exemple : Si le voyageur empreinte le trajet 1→ 2→ 6→ 9→ 10 , le coût total de la police d’assurance est 13

Soit xn (n=1, ..., 4) les variables de décisions relatives à chacune des 4 étapes. Le chemin à suivre par le voyageur est 1→ x1→ x2→ x3→ x4 avec x4 = 10.

Soit fn (S, xn) le coût total de la police d’assurance vie pour le reste des étapes sachant que nous somme à l’état S de l’étape n  et que la destination choisie est xn.

Etant donné S et n, soit la valeur de xn qui minimise fn (S, xn) et soit (S) la valeur minimale de fn (S, xn). ((S)= fn (S, )).

L’approche de la programmation dynamique repose sur l’idée qu’un chemin ne peut être optimal que si chacune des ses composantes est elle même optimale. La démarche de la programmation dynamique consiste à étudier d’abord les sous problèmes qui se situent chronologiquement les derniers et sur un principe de retour en arrière.

L’objectif est donc de trouver la valeur de (1). Pour l’avoir, la programmation dynamique va essayer d’évaluer avec une procédure de chaînage en arrière (s), (s), (s) et enfin (1).

A chaque étape, on va essayer d’évaluer pour chaque état s, la valeur de f (S, xn) pour chaque destination xn   possible, puis de retrouver la meilleure destination (celle qui correspond au plus petit coût f(S, xn)) et aussi la valeur de (s).

Etape 4

x4 S	f4(S, x4))	(s),
8	3	3	10
9	4	4	10

Etape 3

	f3(S, x3)=Csx3+(x3)
x3 S	8	9	(s),
5	4(=1+3)	8(=4+4)	4	8
6	9	7	7	9
7	6	7	6	8

Etape 2

	f2(S, x2)=Csx2+(x2)
x2 S	5	6	7	(s)
2	11	11	12	11	5 ou 6
3	7	9	10	7	5
4	8	8	11	8	5 ou 6

Etape 1

	f1(S, x1)=Csx1+( x1)
x1 S	2	3	4	(1)
1	13	11	112	11	3 ou 4

La valeur de (1) = 11 représente le coût total minimal de la police d’assurance vie. Le chemin optimal n’est unique puisque dès le départ on peut choisir = 3 ou 4, donc l’ensemble de ces chemins est:

1 →3 → 5 → 8 → 10

1 →4 → 5 → 8 → 10

1 →4 → 6 → 9 → 10

Exercice 1 : (Problèmes de transport)

Modéliser le problème de plus court chemin en utilisant la programmation linéaire ?

(Aide: Utiliser des variables du type binaires xi=0 ou 1)

III. Caractéristiques d'un problème de programmation dynamique

Nous allons maintenant sur la base de l’exemple précédant analyser les propriétés communes aux problèmes de programmation dynamique.

(i) Le problème peut être décomposé en étapes et une décision doit être prise à chaque étape.

Le dernier exemple est devisé en 4 étapes où à chaque étape, la décision à prendre est celle de la destination à choisir. Ces décisions sont interdépendantes et séquentielles.

(ii) A chaque étape correspond un certain nombre d’états. Dans l’exemple du voyageur, les états à chaque étapes sont représentés par les villes que le voyageur visité. Le nombre de ces états dans l’exemple est fini. Dans ce qui suit en étudiera des problèmes où le nombre d’états est infinie (xn∈ IN) ou continue (xn∈ IR)

(iii) A chaque étape, la décision prise transforme l’état actuel en un état associé à l’étape suivante (dans certains cas avec une distribution de probabilité).

Dans notre exemple, se trouvant à une ville donnée, le voyageur décide de se rendre à une autre ville qui est un état de l’étape suivante.

(iv) Etant donné un état, une stratégie optimale pour les étapes restantes est indépendante des décisions prises au étapes précédentes.

Si le voyageur est dans un état quelconque de l’étape i, le chemin optimal entre cet état et l’état 10 sera indépendant de la façon dont il y est arrivé. En d’autres termes, l’état actuel contient toute l’information nécessaire aux décisions futures. Cette propriété est dite principe d’optimalité.

(v) L’algorithme de recherche de la solution optimale commence par trouver la stratégie optimale pour tous les états de la dernière étape.

(vi) Une relation de récurrence identifie la stratégie optimale dans chaque état de l’étape n à partir de la stratégie optimale dans chaque état de l’étape n+1.

Dans notre exemple la relation est (S)= {Csxn + (xn)}

La stratégie optimale étant donné que nous sommes à l’état S de l’étape n, nécessite de retrouver la valeur de xn qui minimise l’expression ci-dessus.

La relation de récurrence à toujours cette forme (S)=  ou    {fn(S,xn)},

avec  fn(S,xn) est une expression en fonction de S, xn et (-)

(vii) Utilisant cette relation de récurrence, l’algorithme procède à reculons étape par étape. Il détermine la stratégie optimale pour chaque état de chaque étape.

Dans tout problème de programmation dynamique, on peut construire à chaque étape un tableau analogue au suivant.

Etape n

	fn(S, x1)
X1 S	états n+1	(s)
états n	le coût ou la distance	La longueur du chemin optimal à partir de S jusqu’à l’état final	Le meilleur état de l’étape n+1 le long du chemin optimal final

IV. Programmation dynamique déterministe

a. Introduction

Dans cette section on s’intéresse au problème dit déterministe, où la connaissance de l’état et de la décision à prendre suffisent pour savoir l’état à l’étape suivante.

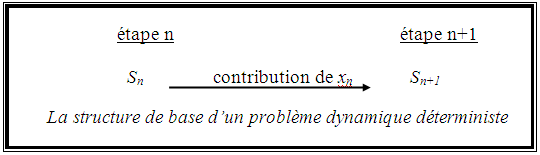

Un problème dynamique déterministe est caractérisé par la détermination de la fonction objective. Cette fonction peut être le minimum de la somme de la contribution induite par le passage d’un état à un autre, ou le maximum d’une telle somme, ou le minimum du produit de ces termes… etc.

Il faut aussi déterminer la nature de l’ensemble des états dans chacune des étapes. Ces états Sn peuvent être représentés par des variables discrètes ou par des variables continues ou dans certains cas par un vecteur .



b. Problème du type plus court chemin

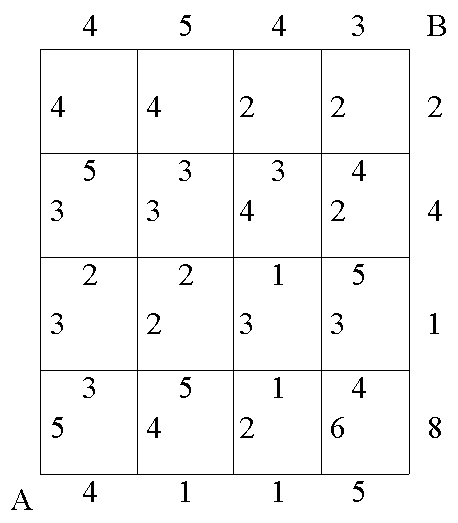

Quel est le plus court chemin de A à B ?

Solution:

On considère l'ensemble des états les point d'intersection sur les diagonales. Ainsi on a exactement 8 étapes.

fn(S, xn) = Csxn + fn+1 (xn), n=1,...., 8

avec f*n+1 (s) = fn(S, xn) et  f9 (S) = 0

Etape 8

	f8(S, B)
x8 S	B	(S)
1	3	3	B
2	2	2	B

Etape 7

	f7(S, x7)  =  Csx7+ f8( x7)
x7 S	1	2	(s)
1	7	-	7	1
2	5	6	5	1
3	-	6	6	2

Etape 6

	f6(S, x6)  =  Csx6+ f7( x7)
x6 S	1	2	3	(s)
1	12	-	-	12	1
2	9	8	-	8	2
3	-	7	11	7	2
4	-	-	7	7	3

Etape 5

	f5(s, x5)  =  Csx5+ (x6)
x5 S	1	2	3	4	(s)
1	16	-	-	-	16	1
2	16	11	-	-	11	2
3	-	12	8	-	8	3
4	-	-	10	11	10	3
5	-	-	-	15	15	4

Etape 4

	f4(s, x4)  =  Csx4+ (x4)
x4 S	1	2	3	4	5	(s)
1	20	16	-	-	-	16	2
2	-	14	10	-	-	10	3
3	-	-	11	11	-	11	3,4
4	-	-	-	16	20	16	4

Etape 3

	f3(s, x3)  =  Csx3+ (x3)
x3 S	1	2	3	4	(s)
1	12	12	-	-	12	2
2	-	12	16	-	12	2
3	-	-	13	17	13	3

Etape 2

	f2(s, x2)  =  Csx2+ (x3)
x2 S	1	2	3	(s)
1	15	15	-	15	1,2
2	2	16	14	14	3

Etape 1

	f1(s, x1)  =  Csx1+ (x1)
x1 S	1	2	(s)
A	20	18	18	2

On peut résumer les résultats de la façon suivante:

Etapes	1	2	3	4	5	6	7	8	9
Chemin optimal 1	A	2	3	3	3	3	2	1	B
Chemin optimal 2	A	2	3	3	4	3	2	1	B

La longueur du chemin optimal (1 ou 2) est égale à 18.

c. Répartition optimale des moyens

Un projet du gouvernement est étudié par 3 groupes de chercheurs. La probabilité que chacun de ces groupes 1, 2 et 3, n’arrive pas à terminer le projet est respectivement: 0,4; 0,6 et 0,8.

Si on ajoute à ces groupes deux nouveaux chercheurs, les probabilités d’échec sont donné par ce tableau

	Probabilité d’échec
Nbre de nouveaux chercheurs	Groupes            1                2                         3
0	0,4	0,6	0,8
1	0,2	0,4	0,5
2	0,15	0,2	0,3

Le problème est de déterminer l’allocation optimale de ces deux chercheurs afin de minimiser la probabilité que les groupes de recherche échouent dans leur travail.

Solution:

• Etapes: 3 étapes ou les états représentent le nombre de chercheurs disponibles

• Variable de décision: xn représente le nombre de chercheurs à allouer à l’équipe de recherche n, n = 1, 2, 3.

• Contribution de la décision xn est la probabilité que l’équipe n échoue après avoir eu xn chercheur de plus

• (S) c’est la probabilité minimale que les groupes n,..., 3 échouent dans
  leurs recherches :      (S) = fn(S, xn)     n = 1, 2, 3
  avec  fn(S, xn) = pn(xn) × (S, xn),  pn(xn) est la contribution de la décision xn    et (s) =1.

Etape 3

	f3(S, x3)  =  p3(x3)
x3 S	0	1	2	(S)
0	0,8	-	-	0,8	0
1	0,8	0,5	-	0,5	1
2	0,8	0,5	0,3	0,3	2

Etape 2

	f2(S, x2)  =  p2(x2) (x3)
x2 S	0	1	2	(S)
0	0,48	-	-	0,48	0
1	0,3	0,32	-	0,3	0
2	0,18	0,2	0,16	0,16	2

Etape 1

	f1(S, x1)  =  p1(x1) (x1)
x1 S	0	1	2	(S)
2	0,064	0,06	0,072	0,06	1

La stratégie optimale est     = 1, = 0 et = 1.

La probabilité d’échec des trois groupes de recherche est de 0,06.

Exercice 2 : (Problème de gestion des Stocks)

Un magasin vend des chaussures de Ski. Par expérience, la période de vente de ces chaussures dure 6 mois, du 1er Octobre jusqu’au 31 Mars.

Les prévisions de vente sont données par le tableau suivant:

Mois	Demande
Octobre	40
Novembre	20
Décembre	30
Janvier	40
Février	30
Mars	20



Le magasin achète ces chaussures par lots de 10, 20, 30, 40 ou 50 paires avec un coût de 4$ par paire et des réductions sur les prix d’achat.



Quantité	Solde
10	4%
20	5%
30	10%
40	20%
50	25%

Le coût de lancement d’une commande d’approvisionnement est fixe, et est de 2$. En plus un coût supplémentaire pour chaque ordre est de 8$ (coût de transport des chaussures au magasin).

Le stock du magasin ne peut pas dépasser le nombre de 40 paires de chaussures par mois.

Une paire qui reste en stock à la fin du mois engendre un coût de 0,2$ par paire par mois.

Après 6 mois le magasin doit vendre toutes ces chaussures est le niveau des stocks doit être nul. Sous l’hypothèse que la demande est fixe et uniforme pendant chaque mois, retrouver la stratégie qui minimise le coût total des stocks.

Solution:

Les étapes représente le début de chaque mois et les états le nombre de paires de chaussures en stock.

• Dn: demande à la nème étape
• xn: la commande au debut de la nème étape

• φ(xn) = 10 + Cn× xn avec Cn le coût d'achat.

• Pour  n = 1,...,5, (S)= {φ(xn) +0,2(S+xn-Dn)+(S+xn-Dn)} avec (S)=0

Etape 6

    A la dernière étape le stock restant est nulle donc les états possibles de cette étape sont 0, 10, 20.

S6	(s)
0	86	20
10	84	10
20	0	0

Etape 5

S6 = S5 + x5 – 30

f5(s, x5)= φ(x5) +0,2(S+x5-30)+ (S+x5-30)



	f5(s, x5)
S5	0	10	20	30	100	50	(s)
0	-	-	-	204	188	164	164	50
10	-	-	172	168	142	-	142	40
20	-	134	136	122	-	-	122	30
30	86	98	90	-	-	-	86	0
40	50	52	-	-	-	-	50	0

Etape 4

    S5 = S4 + x4 - 40

f4(s, x4)= φ(x4)+0,2(S+x5-30)+ (S+x5-30)

	f4(s, x4)
S4	0	10	20	30	40	50	(s)
0	-	-	-	-	302	304	302	40
10	-	-	-	282	282	286	282	30,40
20	-	-	250	262	264	252	250	20
30	-	212	230	244	230	218	218	10
40	164	192	212	210	196	-	164	0

Etape 3

    S4 = S3 + x3 - 30

	f3(s, x3)= φ(x3)+2/3+1/3-30) (s4)
S	0	10	20	30	40	50	(s)
0	-	-	-	420	422	414	414	50
10	-	-	388	402	392	384	384	50
20	-	350	370	372	362	323	323	50
30	302	332	340	342	310	-	302	0
40	284	302	310	290	-	-	284	0

Etape 2

    S3 = S2 + x3 - 20

	f2(s, x2)= φ(x2)+0,2+ (S2 + x2-20) (s3)
S	0	10	20	30	40	50	(s)
0	-	-	500	504	474	467	468	50
10	-	462	472	454	446	452	446	40
20	414	434	422	426	430	-	414	0
30	386	384	394	410	-	-	384	10
40	336	356	378	-	-	-	336	0

Etape 1

S2 = S1 + x1 – 40

	f1(s, x1)= φ(x1)+0,2+ (S1 + x1-40) (s2)
S	0	10	20	30	40	50	(s)
0	-	-	-	-	606	608	606	40

la politique optimale est 40, 50, 0, 40, 50, 0. Le coût est 606.

d. Résolution d'un programme linéaire

La programmation linéaire peut être utiliser pour résoudre des programmes linéaires de petite taille. On se limite ici à des programmes linéaires du type entiers.

Considérons le programme linéaire suivant

             Max    3x1 + 5x2

        S.c    3 x1 + 2 x2  ≤ 9

            4 x1 + 5 x2  ≤ 11

            x1  ∈ IN , x2   ∈ IN

La décision à prendre est de déterminer les valeurs de x1 et x2. On peut assimiler le problème à un programme dynamique à deux étapes, où dans un premier temps, on doit déterminer la valeur de x1, et dans un deuxième temps la valeur de x2. Reste à savoir quels sont les états relatifs à chaque étape ?

Ces états doivent fournir l'information nécessaire pour aider à choisir notre décision.

Une simple réflexion nous amène à considérer, le nombre de ressources non utilisées dans les contraintes, comme étant des états possibles.

Un état est décrit par un vecteur (R1,R2), où R1 et R2 sont respectivement les ressources non utilisées dans la première et la deuxième contrainte.

A l'étape 1, l'unique état possible est S=(9,11).

La structure de base du problème est

         étape n                        étape n+1

          (R1,R2)                       (R1- a1n xn , R2- a2nxn )

                    cn xn

fn((R1,R2), xn) = cn xn +((R1- a1n xn , R2- a2nxn ))

avec (R1,R2) ={ fn((R1,R2), xn)} pour n=1,2 et (R1,R2)=0

Etape 2

A l'étape 2, si on considère toutes les combinaisons possibles des valeurs de R1 et R2 alors on aura à considérer un nombre d'état total égale à 99 états. Or tous ces états ne sont pas réalisables dans le sens qu'on n'aura jamais par exemple dans l'étape 2 l'état (10,8). Ainsi, pour déterminer l'ensemble des états réalisables dans la deuxième étape, il suffit de considérer toutes les valeurs possible de x1 (0,1 et 2), et avoir par conséquence les états suivant: (9,11), (6,7) et (3,3).

	f2((R1,R2), x2) = 5 x2
S	0	1	2	(s)
9,11	0	5	10	10	2
6,7	0	5	-	5	1
3,3	0	-	-	0	0

Etape 1

On a :  f1((R1,R2), x1) == 3 x1 +((R1- 3 x1 , R2- 4 x1 ))

	f1((R1,R2), x1)
S	0	1	2	(s)
9,11	10	3+5=8	6	10	0

La solution optimale est (x1,x2)=(0,2) et la valeur de la fonction objectif est égale à 10.

Exercice 3: Résoudre les programmes linéaires suivants en utilisant la technique de la programmation dynamique:

•     Max     4x1 + 5x2

        S.c     8 x1 + 5 x2  ≤ 24

                       2 x1 + 5 x2  ≤ 13

                       x1  ∈ IN , x2   ∈ IN

La solution optimale est (x1,x2)=(1,2).

•    Max    x1 + 2 x2 + x3

        S.c    3 x1 + 2 x2  ≤ 5

                      3 x2 + 2 x3  ≤ 7

                      x1  ∈ IN , x2   ∈ IN , x3   ∈ IN

    La solution optimale est (x1,x2,x3)=(1,1,2).
